Produktbeschreibung

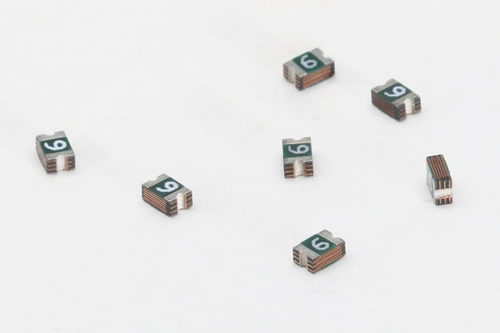

Produktbeschreibung: Oberflä Chenmontierungstyp PPTC Produkte wegen des kleinen, niedrigen Widerstands, die Eigenschaften der Normierung. Es ist die Unterhaltungselektronik, die Multimedia, das mobile Gerä T, die Computer und andere Bereiche des Ü Berstromschutzprogramms der Wahl. Existieren von 0603 von verschiedenen Standard-grö ß E Ä Nderung am Objektprogrammprodukten: LP-ISM Seriengrö ß En, zusä Tzlich zu den Standardgrö ß En, unsere Firma bietet auch kundenspezifische Ä Nderung am Objektprogrammprodukte an, um einzelnen Entwurfsanforderungen zu genü Gen. Der Nennbetriebsstrom ist zwischen 0.05A und 6A, und die maximale Spannung ist zwischen 6V und 30V.
LP-ISM Serie
Polymer-Plastik PTC-rü Ckstellbare Sicherung-Serie |
Gerä T: Mm
| Teilenummer | Abmessung | |||||
| A | B | C | D | E | Abbildungen fü R | |
| Maximum | Maximum | Maximum | Min. | Min. | Abmessung | |
| LP-ISM010 | 2.50 | 1.60 | 1.00 | 0.20 | 0.10 | Fig. 2 |
| LP-ISM020 | 2.50 | 1.60 | 1.00 | 0.20 | 0.10 | Fig. 2 |
| LP-ISM075 | 2.50 | 1.60 | 1.30 | 0.20 | 0.10 | Fig. 2 |
| LP-ISM110 | 2.50 | 1.60 | 1.30 | 0.20 | 0.10 | Fig. 2 |
Thermisches herabsetzendes Diagramm-IH (A)
| Teilenummer | Bargeld anhalten | ||||||||
| - 40º C | - 20º C | 0º C | 25º C | 40º C | 50º C | 60º C | 70º C | 85º C | |
| LP-ISM010 | 0.14 | 0.13 | 0.12 | 0.10 | 0.09 | 0.08 | 0.07 | 0.06 | 0.04 |
| LP-ISM020 | 0.29 | 0.25 | 0.23 | 0.20 | 0.17 | 0.15 | 0.14 | 0.12 | 0.08 |
| LP-ISM075 | 1.09 | 0.99 | 0.86 | 0.75 | 0.64 | 0.56 | 0.51 | 0.45 | 0.34 |
| LP-ISM110 | 1.59 | 1.45 | 1.25 | 1.10 | 0.94 | 0.83 | 0.75 | 0.65 | 0.51 |
Elektrische Eigenschaften an 25º C
| Teilenummer | IH | ES | Vmax | Imax | Max. Zeit-zu-Reise | Palladium typ | Rmin | R1max | Abbildungen fü R | |
| (a) | (a) | (V) | (a) | (a) | (S) | (W) | (Ω ) | (Ω ) | Abmessung | |
| LP-ISM010 | 0.10 | 0.30 | 15 | 10 | 0.5 | 1.50 | 0.5 | 1.000 | 6.000 | Fig. 2 |
| LP-ISM020 | 0.20 | 0.50 | 9 | 40 | 8.0 | 0.02 | 0.5 | 0.650 | 3.500 | Fig. 2 |
| LP-ISM075 | 0.75 | 1.50 | 6 | 40 | 8.0 | 0.20 | 0.5 | 0.100 | 0.400 | Fig. 2 |
| LP-ISM110 | 1.10 | 2.20 | 6 | 40 | 8.0 | 0.30 | 0.5 | 0.050 | 0.210 | Fig. 2 |
IH=Hold Bargeld: Maximales Bargeld, an dem die Einheit nicht an 25º C noch auslö St, lü Ftet
IT=Trip Bargeld: Minimales Bargeld, an dem die Einheit immer an 25º C noch auslö St, lü Ftet
Vmax=Maximum Spannungseinheit kann ohne Schaden an Nennbargeld widerstehen
Imax=Maximum Fehlerstromeinheit kann ohne Schaden an Nennspannung widerstehen
Ttrip=Maximum Zeit, an zugewiesenem Bargeld auszulö Sen
Pdtyp=Typical Energienableitung: Typische Menge Energie zerstreute sich durch die Einheit als in der Zustandluftumgebung
Rmin=Minimum Einheitwiderstand an 25º C vor der Schaltung
R1max=Maximum Einheitwiderstand maß Nach einmaliger Reise des 1-Stunden-Pfostens
Teil-Zahlensystem
Produktserie |
Bargeld anhalten |
xxx- |
Andere notwendige Informationen |
* |
Testverfahren und Anforderungen
| Prü Fung | Testbedingungen | Annehmen/Ausschusskriterien |
| Widerstand | In der ruhigen Luft @ 25º C | Rmin≤ R≤ Rmax |
| Zeit auszulö Sen | Spezifiziertes Bargeld, Vmax, 25º C | T≤ Maximum Zeit auszulö Sen |
| Bargeld anhalten | 30min, an IH | Keine Reise |
| Reise-Schleife-Leben | Vmax, Imax, 100cycles | Kein Funkenü Berschlag oder Brennen |
| Reise-Ausdauer | Vmax, 24hours | Kein Funkenü Berschlag oder Brennen |
Anwendungs-Anforderungen
Weichlö Tende Empfehlung:
* Methoden: IR, Dampfphasenofen, Heiß Luftofen, Wellenlö Tmittel, weichlö Tende Temperatur sollte Antrag GB-T2423 nicht ü Berschreiten
* Einheiten kö Nnen using Standardindustriemethoden und -lö Sungsmittel gesä Ubert werden
Anmerkungen:
Wenn Rü Ckfluttemperaturen das empfohlene Profil ü Berschreiten, kö Nnen Einheiten die Leistungsanforderungen mö Glicherweise nicht treffen
Speicherung:
Die maximale umgebende Temperatur ü Berschreitet nicht 40º C. Speichertemperaturen hö Her als 40º C konnten die Deformation der Verpackenmaterialien ergeben. Die maximale relative Luftfeuchtigkeit, die fü R Speicherung empfohlen wird, ist 70%. Hohe Feuchtigkeit mit Hochtemperatur kann die Oxidation des Lö Tmittelü Berzuges auf dem Endpunkt beschleunigen und das solderability der Bauteile verringern. Gedichtete Plastiktaschen mit Trockenmittel sind verwendet, um die Oxidation des Endpunktes zu verringern und sind nur vor Gebrauch geö Ffnet. Die Produkte werden nicht in den Bereichen gespeichert, in denen die schä Dlichen Gase, die Schwefel oder Chlor enthalten, anwesend sind
WARNING:
PPTC Einheiten sind fü R Schutz gegen gelegentliche Ü Berstrom- oder Ü BertemperaturStö Rungszustä Nde bestimmt und sollten nicht verwendet werden, wenn wiederholte Stö Rungszustä Nde vorweggenommen werden. Geschä Ft ü Ber maximalen Bewertungen hinaus oder unsachgemä ß Er Gebrauch kö Nnen Einheitschaden ergeben und mö Glicher elektrischer Funkenü Berschlag und Flamme
Anmerkungen:
Die Bedingung soll Anwendung, Produkt und technische Daten vorlegen, um den Benutzer zu unterstü Tzen, wenn man PPTC Kreislä Uf-Produktionseinheiten auswä Hlt. Jedoch sollten Benutzer die Eignung jedes Produktes unabhä Ngig auswerten und prü Fen. Wayon bildet keine Garantien hinsichtlich der Genauigkeit oder der Vollstä Ndigkeit der Informationen und dementiert jede mö Gliche Haftung, resultierend aus seinem Gebrauch. Wayons einzige Verpflichtungen sind die in den Wayon Standardbedingungen in des Verkaufs und in keinem Fall werden Wayon fü R die irgendwie beilä Ufigen, indirekten oder Folgeschadenn verantwortlich sein, die aus dem Verkauf, dem Weiterverkauf oder dem Missbrauch seiner Produkte sich ergeben. Wayon hebt das Recht, oder Aktualisierungsvorgang, ohne Begriff zu ä Ndern, alle mö Gliche Informationen auf, die in dieser Bedingung enthalten werden
